流媒体协议

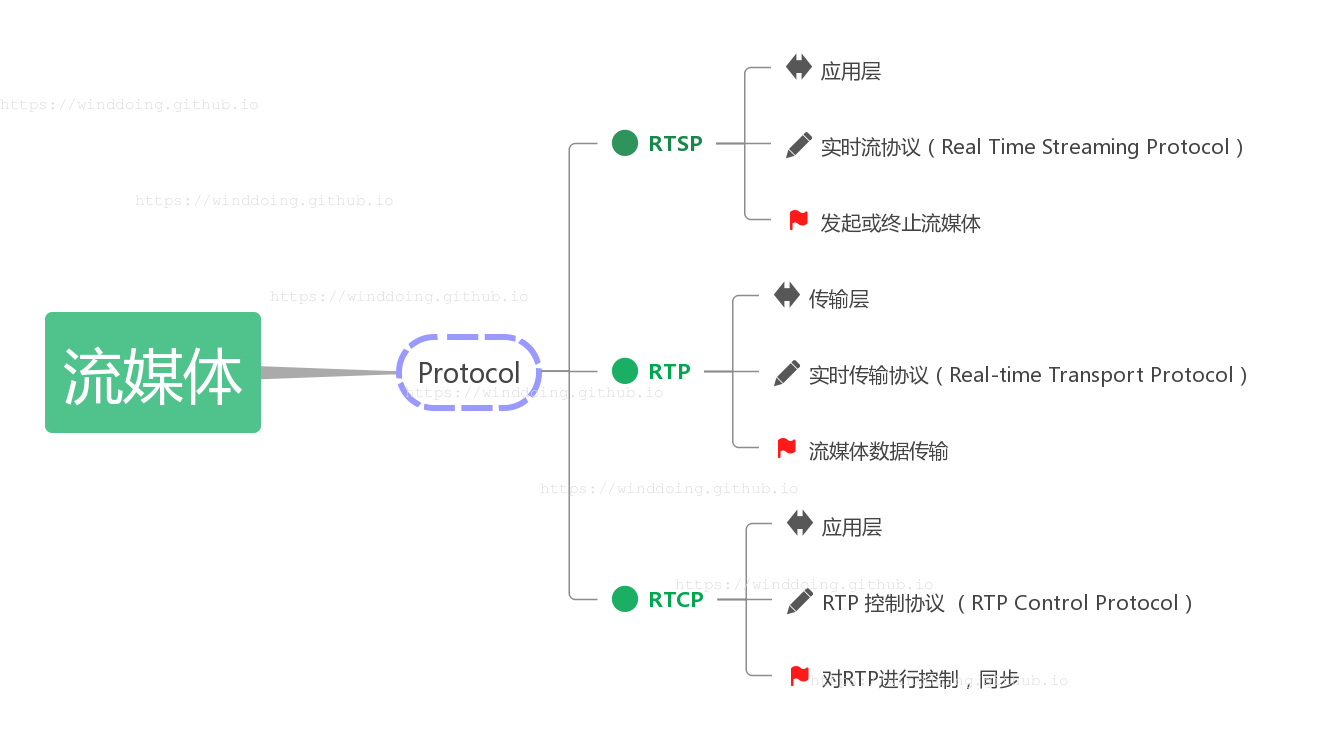

RTSP 在上层发号施令（管控制），RTP 在底层埋头搬砖（运数据），RTCP 在旁边盯着质量（做监督）

三者关系：

RTSP (应用层)： 流媒体的“遥控器”。 它不传数据，只负责播放、暂停、快进和挂断等控制信令，并在正式传输前商量好底层数据通道的端口。
RTP (传输层/应用层)： 流媒体的“快递员”。 它负责将庞大的音视频切片、打包、加上时间戳和序列号，然后通过 UDP 疯狂地发往目的地。
RTCP (应用层)： 流媒体的“质检员”。 它不传数据，只在 RTP 旁边拉一条线，定期汇报丢包率和网络延迟。上层流媒体服务器（如 ZLMediaKit）根据它的反馈来决定是否降低码率或进行丢包重传（NACK）。

在实际传输中，RTP 和 RTCP 就像连体婴儿，它们的网络端口是成对绑定的：

RTP 占用偶数端口 $N$（如 9000）传输音视频裸数据；
RTCP 占用相邻的奇数端口 $N+1$（如 9001）传输控制反馈报告。

RTP（实时传输协议）

RTP/RTCP 是实际传输数据的协议

头部

0               1               2               3
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|V=2|P|X|  CC   |M|     PT      |       sequence number         | // 4Byte 固定
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                      timestamp                               |  // 4Byte 固定
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|           synchronization source (SSRC) identifier           |  // 4Byte 固定
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|            contributing source (CSRC) identifiers            |  <- 每个4 字节, 共 CC 个
|                               ...                            |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|   extension header (opt)   |       ext_length                |  <- 16 bit + 16 bit
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                       extension data …                       |  <- ext_length × 4 字节
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                           payload …                          |

固定头部字段

头部固定12Byte:

V (2 bits)：版本号（通常为2）
P (1 bit)：填充位（末尾有填充字节时置1）
X (1 bit)：扩展头标志
CC (4 bits)：CSRC计数器（混合流数量）
M (1 bit)：标记位（视频帧结束/音频静音等）
PT (7 bits)：负载类型（映射SDP中的a=rtpmap）G.711音频的负载类型为0，H.264视频的负载类型为96。负载类型的明确标识使得接收端能够正确解码数据
Sequence Number：包序号（检测丢包和乱序）
Timestamp：时间戳（基于采样频率的时钟值）
SSRC：数据源标识（唯一ID）
CSRC：贡献源列表（混流时使用）

扩展头部

扩展头部是RTP协议的一个重要扩展机制，它是RTP头部的扩展标志（X）位决定的，它允许在RTP数据包中添加额外的信息，以满足特定应用的需求。扩展头部的格式如下：

扩展头部标识符：占16位，用于标识扩展头部的类型和格式。不同的标识符对应不同的扩展头部定义，使得接收端能够正确解析扩展头部的内容。
扩展头部长度：占16位，指示扩展头部的长度（以32位字为单位）。扩展头部的长度可以根据实际需求进行调整，从而灵活地携带各种额外信息。
扩展头部内容：扩展头部的内容根据具体的扩展头部标识符而定，可以包含各种类型的信息，如时间戳扩展、序列号扩展、加密信息等。扩展头部的灵活性使得RTP协议能够适应不断发展的应用需求。扩展头部的使用提高了RTP协议的适应性和扩展性，使得RTP协议能够在多种复杂的网络环境中稳定运行，并满足不同应用的特定需求。

RTP会话过程

会话建立

RTP会话的建立是实时数据传输的起点，涉及多个关键步骤，确保数据能够正确传输到接收端。

确定传输地址：当应用程序启动一个RTP会话时，首先需要确定一对目的传输地址。这包括一个网络地址和一对端口，一个用于RTP数据包，另一个用于RTCP控制包**。RTP数据通常发送到偶数UDP端口，而RTCP数据发送到相邻的奇数UDP端口**。这种端口对的设置使得RTP和RTCP数据能够正确地发送和接收。
初始化RTP和RTCP：在会话建立过程中，RTP和RTCP协议需要进行初始化。RTP协议从上层接收流媒体信息码流（如H.263），将其封装成RTP数据包；RTCP协议则从上层接收控制信息，封装成RTCP控制包。根据国际数据公司（IDC）的统计，RTP协议在初始化过程中，平均每个会话需要处理约1000个数据包，确保数据的完整性和实时性。
同步源标识符（SSRC）的生成：每个RTP会话都有一个唯一的同步源标识符（SSRC），用于标识数据的来源。SSRC是随机生成的，确保在同一RTP会话中不会出现相同的SSRC值。这使得接收端能够区分不同的数据源，从而正确处理多源数据。根据国际电信联盟（ITU）的统计，SSRC的生成过程在99%的情况下能够在1毫秒内完成，确保会话建立的高效性。

载荷

H.264 封装

RTP 是传输协议，H.264 是编码格式。RTP 对 H.264 码流进行封装传输。

┌─────────────┬──────────────────────────────────────────┐
│  RTP Header │              RTP Payload                 │
│   (12字节)   │   (H.264 NALU数据，不含起始码)             │
└─────────────┴──────────────────────────────────────────┘

H.264 NALU 头格式

在RTP头之后就是数据负载部分，在H264的负载封装中，第一个字节包含了数据传输的类型

+---------------+
|F| NRI | Type  |
+---------------+
 1   2     5 bits

h264的NALU头长度为：1字节

字段	长度	说明
F (forbidden_zero_bit)	1 bit	必须为 0
NRI (nal_ref_idc)	2 bit	NALU 重要性，值越大越重要（0-3）
Type	5 bit	NALU 类型

Type 取值：

1-23：单个 NAL 单元包
24-27：组合包（STAP-A、STAP-B、MTAP16、MTAP24）
28-29：分片包（FU-A、FU-B）

例如：

0x67（二进制：0110 0111）
- 拆解：F=0，NRI=11（最高重要性），Type=7（SPS）。
0x68（二进制：0110 1000）
- 拆解：F=0，NRI=11（最高重要性），Type=8（PPS）。
0x65（二进制：0110 0101）
- 拆解：F=0，NRI=11（最高重要性），Type=5（I 帧）。
0x41（二进制：0100 0001）
- 拆解：F=0，NRI=10（中重要性），Type=1（P 帧）。

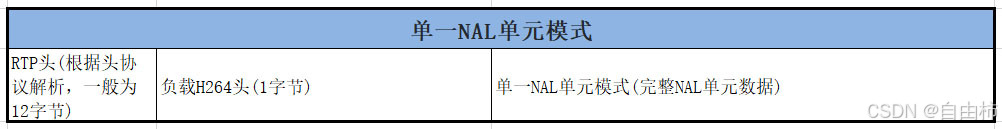

单 NALU 模式

单一NAL单元模式是最简单的RTP封装方式，每个RTP包只包含一个H.264的NAL单元。这种模式适用于NAL单元大小较小，且网络条件较好，不需要对NAL单元进行分片或聚合的场景。在这种模式下，RTP负载的第一个字节是NAL单元的头信息（1字节），紧接着是NAL单元的RBSP数据。封装和解封装过程简单，易于实现。由于每个RTP包只包含一个NAL单元，因此在解码端可以快速识别和处理每个NAL单元，减少了处理复杂度。适用于NAL单元较小（如SPS、PPS等参数集或较小的I帧切片）的场景，或者在网络带宽充足且对延迟要求不高的情况下。

NAL 类型（NAL Unit Type）： 1–23
结构： RTP 载荷直接就是一个完整的 NAL 单元（不含起始码 0x00000001），大小不得超过 MTU。
处理： 收到包后，直接将 payload[0..] 作为一个完整的 NALU，加入当前 RTP 时间戳对应的帧缓存，并在标记位（M=1）出现时输出整帧。

分片封包（FU-A）

RTP Header + FU indicator （1字节） + FU header（1字节） + Fragment data

FU indicator :

+---------------+
|0|1|2|3|4|5|6|7|
+-+-+-+-+-+-+-+-+
|F|NRI|  Type   |
+---------------+

Type = 28 表示这是FU-A

FU header :

+---------------+
|0|1|2|3|4|5|6|7|
+-+-+-+-+-+-+-+-+
|S|E|R|  Type   |
+---------------+

S（开始位）: 1 bit，当设置成1，指示分片NAL单元的开始。当跟随的FU荷载不是分片NAL单元荷载的开始，开始位设为0。
E（结束位）: 1 bit，当设置成1，指示分片NAL单元的结束，即,荷载的最后字节也是分片NAL单元的最后一个字节。当跟随的 FU荷载不是分片NAL单元的最后分片，结束位设置为0。
R（保留位）: 1 bit，保留位必须设置为0，接收者必须忽略该位。
Type（类型）：5 bit，原始NAL类型

H.265 封装

H.265 NALU头格式

+-------------------------------+
| F |   Type    |  LayerId  |TID|
+-------------------------------+
Bits: F(1), Type(6), LayerId(6), TID(3)

h265的NALU头长度为：2字节

字段	长度	说明
F (forbidden_zero_bit)	1 bit	禁止位。最高位（第 15 位），必须为 `0`。若为 `1` 则标识该帧为无效帧、损坏帧。
Type (nal_unit_type)	6 bit	帧类型（第 9 ~ 14 位）。`0 - 31`：VCL NAL 单元（携带编码视频图像数据的流，如 `19`/`20` 为 IDR 关键帧，`1` 为普通 P/B 帧）。`32 - 63`：非 VCL NAL 单元（控制数据流，如 `32` 为 VPS，`33` 为 SPS，`34` 为 PPS）。
LayerId (nuh_layer_id)	6 bit	层标识（第 3 ~ 8 位）目前普通单视角的 IPC 编码中一般固定为 0
TID (nuh_temporal_id_plus1)	3 bit	时间层 ID 加上 1（第 0 ~ 2 位）。用于时域可分级（Temporal Scalability）。值等于 $tid + 1$（实际时间层 $tid = TID - 1$）。由于 $tid$ 值不能为负，且为了确保报头中至少有一个比特等于 `1`（防止与防惊群启动代码冲突），它的值一般默认写为 `1`（即对应 $tid = 0$ 基础时间层）。
